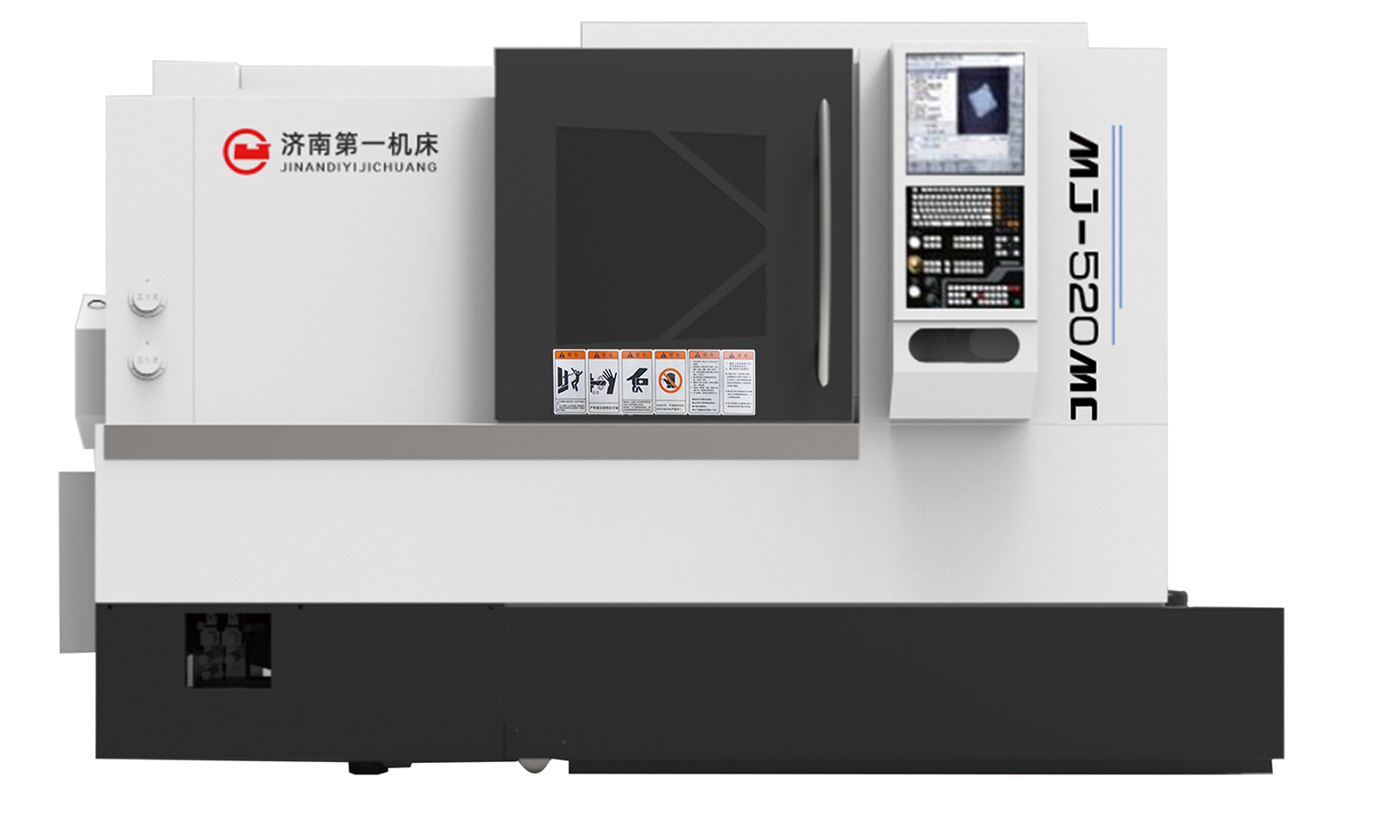

MJ-520MC 數控車削中心
點擊數：
MJ-520/MC機床是在MJ-520的基礎上開發設計的,是一種主軸可帶CS控制（C軸），刀架上可安裝動力刀具的三軸聯動控制的數控車削中心。
MJ-520MC 數控車削中心主要規格參數表
|
項目 |
內 容 |
單位 |
參 數 |
||
|
MJ-520MC×625 |
MJ-520MCY×625 |
||||
|
能 力 |
床身上******工件回轉直徑 |
mm |
?600 |
||
|
滑板上******工件回轉直徑 |
mm |
?430 |
|||
|
******工件車削/銑削直徑 |
mm |
?320/?320 |
|||
|
******工件車削/銑削長度 |
mm |
450/450 |
|||
|
主 軸 |
主軸轉速范圍 |
r/min |
35-3500 |
||
|
主軸******輸出扭矩 |
N.m |
400N.m |
|||
|
主軸頭/主軸通孔直徑 |
mm |
A2-8/ ? 80 |
|||
|
主軸孔錐度 |
|
美國錐度350# |
|||
|
拉管通孔******直徑 |
mm |
?65（配中空卡盤時） |
|||
|
液壓卡盤 |
吋 |
10″中實 |
|||
|
主軸（C軸）最小分度數 |
度 |
0.001° |
|||
|
行 程 |
X軸******行程 |
mm |
230 |
||
|
Z軸******行程 |
mm |
560 |
|||
|
X/Z軸快速移動速度 |
m/min |
12/16 |
|||
|
電機 |
主軸電機（FANUC） |
kW |
15/18.5 |
||
|
刀架電機（FANUC） |
kW |
4.5 |
|||
|
刀 架 |
刀架形式 |
|
臥式動力刀架 |
BMT55臥式動力刀架 |
|
|
刀架刀位數 |
位 |
12工位 |
|||
|
車刀/鏜刀桿規格 |
mm |
25×25/?40 |
|||
|
動力刀具轉速 |
r/min |
4000 |
|||
|
尾 座 |
尾座套筒直徑 |
mm |
?85 |
||
|
尾座套筒伸縮方式/行程 |
mm |
液壓(可編程)/90 |
|||
|
套筒內孔錐度 |
MT |
MT5# |
|||
|
尾座體移動方式/鎖緊方式 |
|
刀塔拖拽/手動鎖緊 |
|||
|
尾座體行程 |
mm |
490 |
|||
|
其 它 |
外形尺寸（長*寬*高） （不含排屑器） |
mm |
2980×1560×1940 |
3000×1650×2140 |
|
|
凈重 |
kg |
4500 |
4600 |
||
|
電氣總容量 |
kVA |
43 |
|||
|
NC系統 |
|
FANUC 0i -TF PLUS（5） |
|||
